Différents kits FXSun sont proposés pour s’adapter à votre projet d’installation de voile d’ombrage : ils comprennent des accessoires qui deviendront vite indispensables aux utilisateurs.

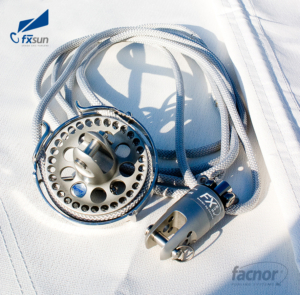

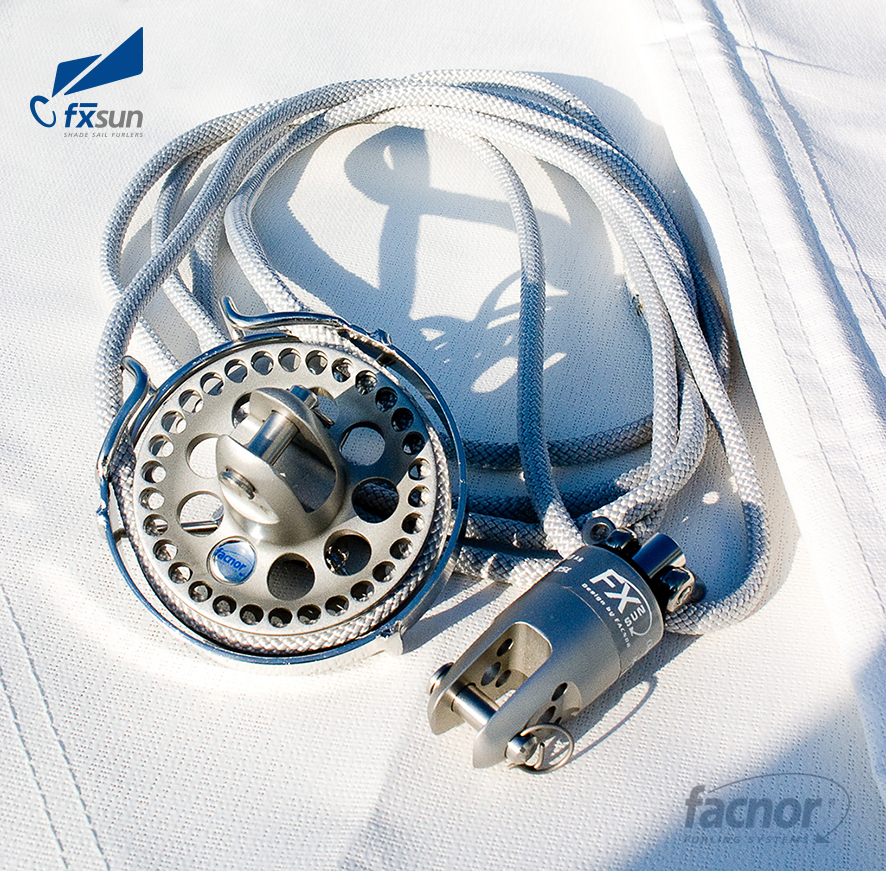

KIT DE BASE : KIT MÉCANISMES
Le kit « mécanisme » comprend :
– une poulie crantée (aluminium) avec guide inox
– un émerillon
– les manilles pour l’installation des deux éléments à la voile
| KIT 1 REFERENCE | ATTACH. EXT EXT. FITTING | TERMINAISON INT. INT. FITTING | POIDS KIT KIT WEIGHT | CODE PART N° |
|---|---|---|---|---|
| FXS 90 MECA | manille/manille shackle/shackle chape/chape | jaw/jaw 370 g | 43118000940 |
|
| FXS 150 MECA | manille/manille shackle/shackle | chape/chape jaw/jaw | 450 g | 43118001540 |
| FXS 250 MECA | manille/manille shackle/shackle chape/chape | jaw/jaw 1,1 Kg | 43118002540 |
|

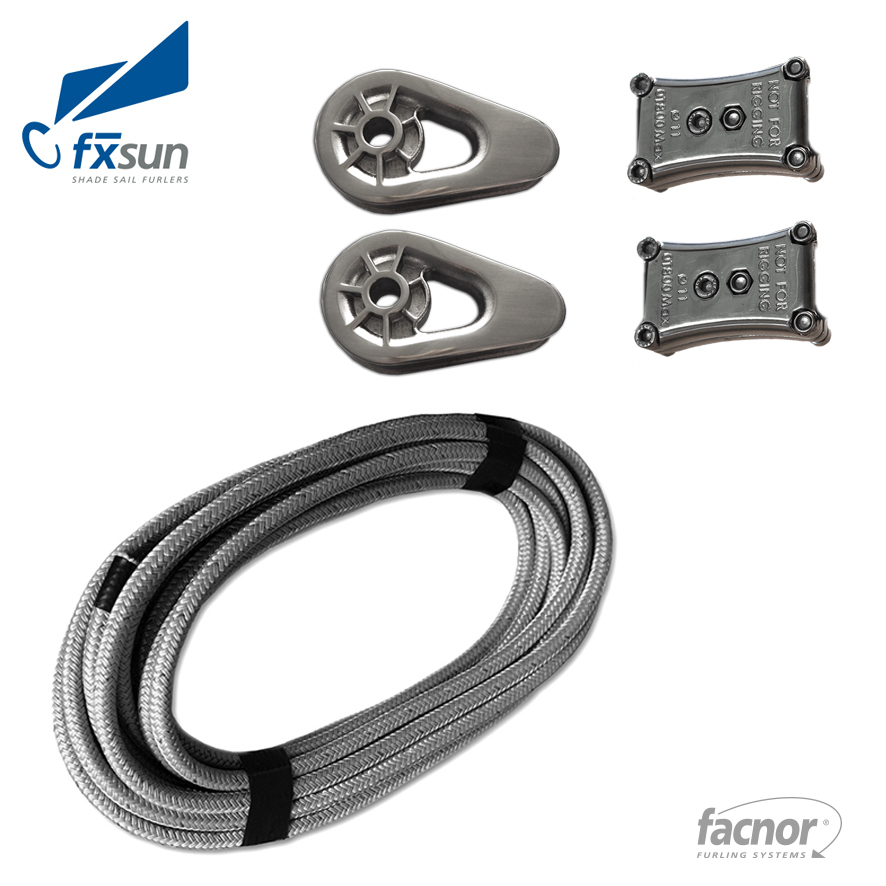

KIT CÂBLE ANTI-TORSION
Le kit « câble anti-torsion » comprend :
– 2 systèmes de terminaison : 2 cosses intégrée (FXS90/150 ATC) ou 2 cosses FCI + 2 serre-câbles SC (FXS 250 ATC)
– 1 câble anti-torsion non façonné
– les manilles pour l’installation des deux éléments à la voile
| KIT 2 REFERENCE | COSSE THIMBLE | LG. CÂBLE AT ROPE LGTH | ø CÂBLE A.T. AT ROPE ø | COULEUR COLOUR | CODE PART N° |
|---|---|---|---|---|---|
| FXS 90/150 ATC | FCS 150 X2 8 m | 9 mm | gris clair | light grey 43118300940 |
|
| FXS 250 ATC | FC1 2500 X2
+ SC250 X2| 11 m | 11 mm | gris clair | light grey 43118302540 |
|

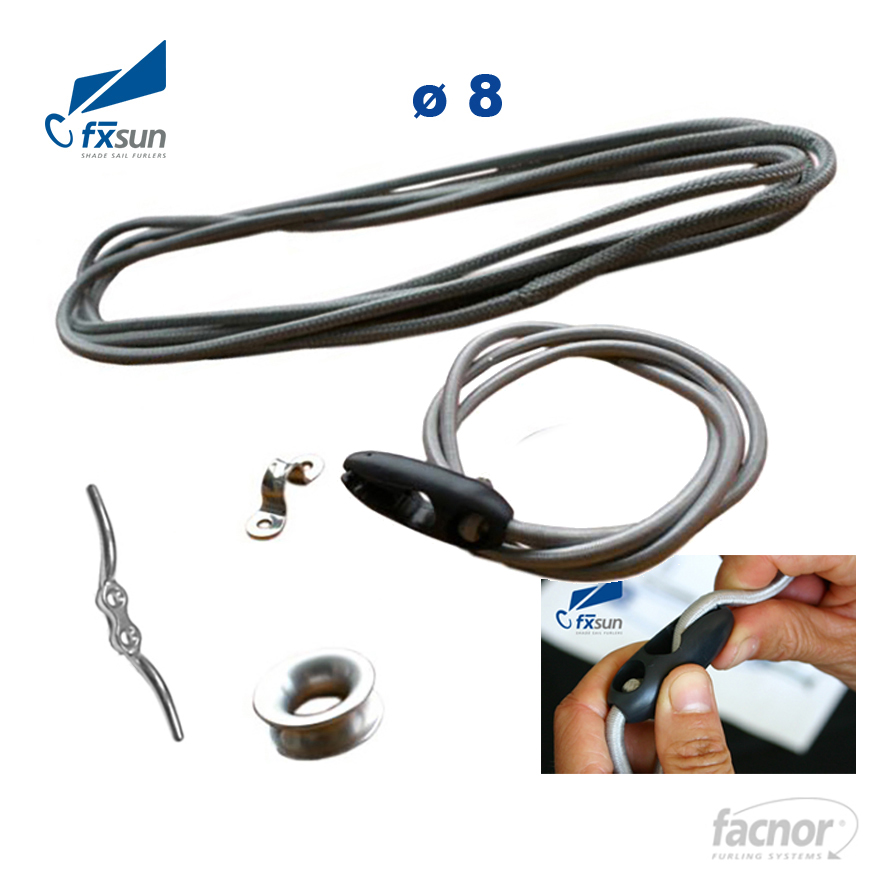

KIT CORDAGE DE MANŒUVRE
Le kit « cordage de manœuvre« comprend :
– cordage épissé + 1 filoir inox
– 1 cosse ronde (aluminium) soft friction
– 1 sandow avec coinceur d’arrêt en plastique
– 1 taquet simple (inox)
| KIT3 REFERENCE | LG X ø CORDAGE LGTH X ROPE ø | COULEUR COLOUR | COSSE RONDE ROUND THIMBLE | Dim SANDOW SHOCK-CORD dim | CODE PART N° |
|---|---|---|---|---|---|
| FXS 90/150 CORD | 3,6 m X 6 mm | gris clair light grey | x 1 | 1 m x ø 5 mm | 43118400940 |
| FXS 250 CORD | 3,6 m X 8 mm | gris clair light grey | x 1 | 1 m x ø 5 mm | 43118402540 |

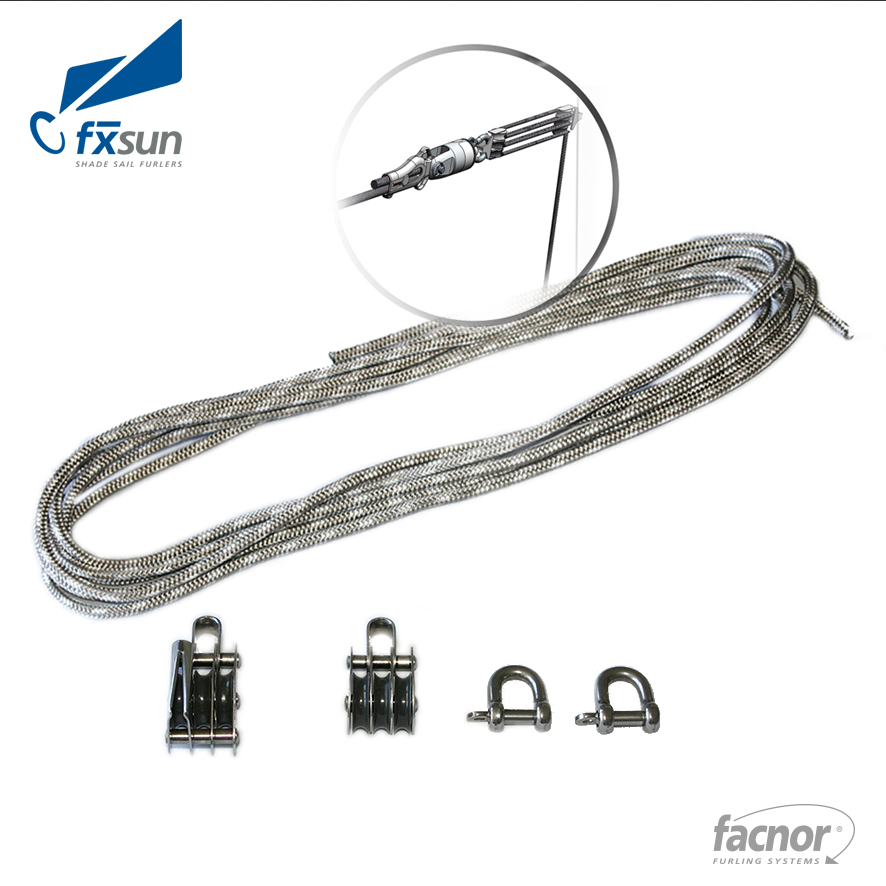

KIT PALAN
Le kit « palan » comprend :
– cordage simple 5 mm x 5 m cul gris clair
– 1 poulie triple avec coinceur inox intégré
– 1 poulie triple
– 2 manilles inox
| KIT4 REFERENCE | LG X ø CORDAGE Lgth X ROPE ø | COULEUR COLOUR | POULIE TRIPLE TRIPLE BLOCK | POULIE TRIPLE RINGOT COINCEUR TRIPLE BLOCK WITH BECKET | CODE PART N° |
|---|---|---|---|---|---|
| FXS 90/150/250 PAL | 5 m x 5 mm | gris clair light grey | x 1 | x 1 | 43118700000 |
KIT COMPLET FXSUN
Le kit « complet » comprend :
– 1 kit mécanismes (ref 1 : tambour et émerillon)
– 1 kit câble ATC (ref 2 : câble / cosses + fonction serre câble)
– 1 kit cordage de manœuvre (cordage + cosse +sandow + taquet)
| KIT 5 REFERENCE | KIT 2 ref + KIT 3 ref +KIT 4 ref | CODE PART N° |
|---|---|---|
| FXS 90 COMPLET | FXS 90 MECA + FXS 90-150 ATC + FXS 90-150 CORD | 43118000009 |
| FXS 150 COMPLET | FXS 150 MECA + FXS 90-150 ATC + FXS 90-150 CORD | 43118000015 |
| FXS 250 COMPLET | FXS 150 MECA + FXS 250 ATC + FXS 250 CORD | 43118000025 |
TAQUET WINCH POUR LES ÉCOUTES
Le T-Winch est un mécanisme innovant permettant une meilleure gestion des écoutes de voiles d’ombrage
– Système 2 en 1 : Winch (reprise de tension en tournant) + Taquet pour bloquer l’écoute
– Fixation sur poteau (bois, inox, aluminium) ou mur (béton, bois, pierre)
En savoir + : T-Winch

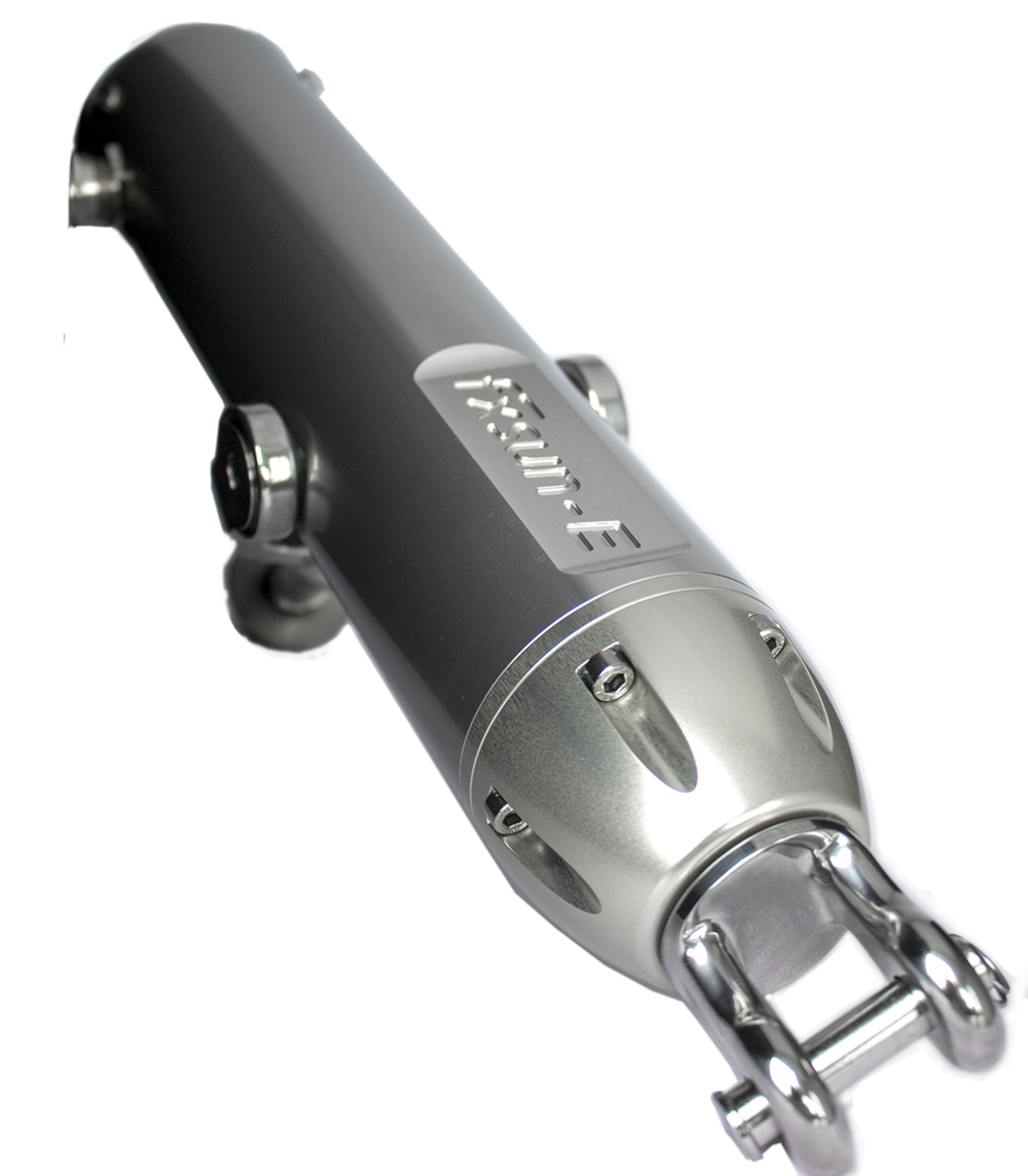

KIT ÉLECTRIQUE FXSun-E
NOUVEAU !
Avec le FXSun-E, vous bénéficiez d’une assistance électrique rendant l’usage plus simple des voiles d’ombrage.
– Système venant en substitution d’un emmagasineur manuel pour voiles d’ombrage
– Une dame de nage permet une alignement parfait de l’ensemble
– Intervention manuelle uniquement pour les écoutes
– Plusieurs solutions de fixations
En savoir + : FXSun-E
MONTAGE et OPTIONS
S’adapte à différentes formes de voile d’ombrage :
En savoir plus
Se faire conseiller à propos des kits : voir contact
Télécharger la fiche avec les différents Kits FXSun
