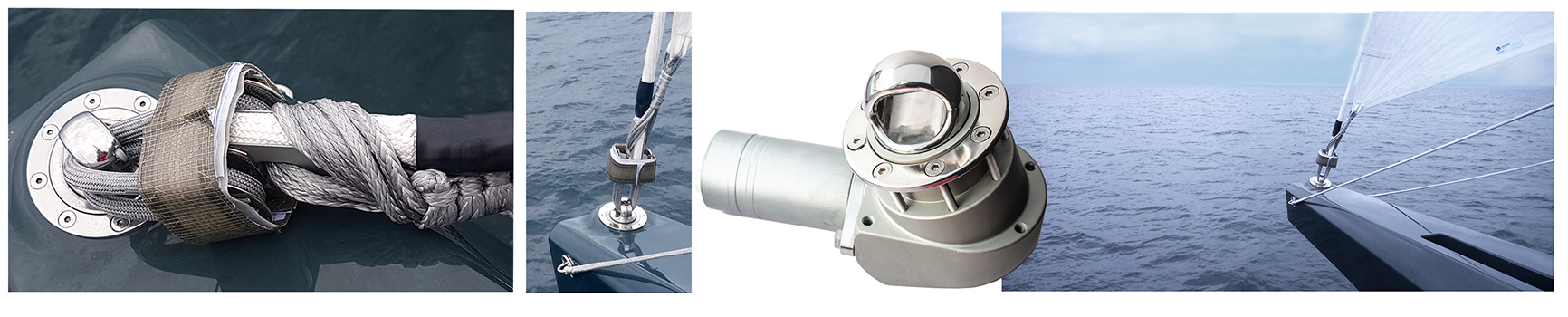

L’emmagasineur IDXH, est conçu pour être intégré sous le pont ou dans un bout dehors, le rendant particulièrement discret et peu encombrant. Une élégance remarquable…
AVANTAGES DE L’EMMAGASINEUR HYRAULIQUE IDXH
⊕ Enroulement rapide
⊕ Manœuvres facilitées & pont dégagé
⊕ Options micro-centrale hydraulique
+ kit 3 fonctions : « enrouler », « dérouler », « Bypass » (débrayage pour déroulement en sur-vitesse)
⊕ Adaptable suivant épaissseur pont et suivant configuration.
Plusieurs solutions : inline et à renvoi d’angle 72° ou 90° :
> Versions 72° / 90° : IDXH 12000 et 16000
> Version inline (moteur dans l’axe) : IDXH 12000 inline
> Autres charges : nous contacter
CONCEPT VOILE SANS EFFORT pour GENNAKERS / CODE SAILS :

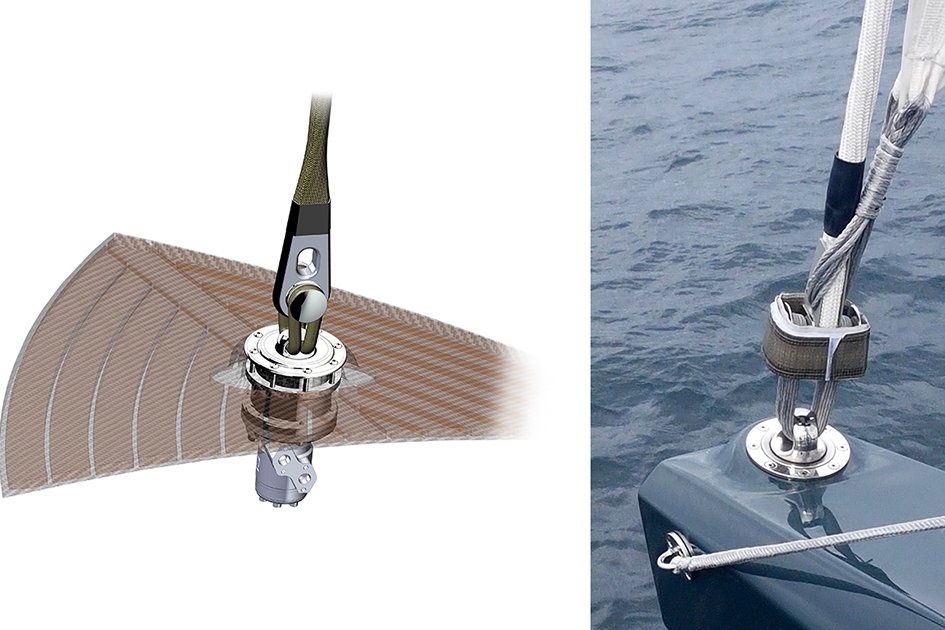

L’intégration sous le pont : Efficace et Ergonomique
> Guindant maximum (en abaissant le point d’amure)
> Mécanisme d’enroulement inapparent
> Esthétique « flush deck »

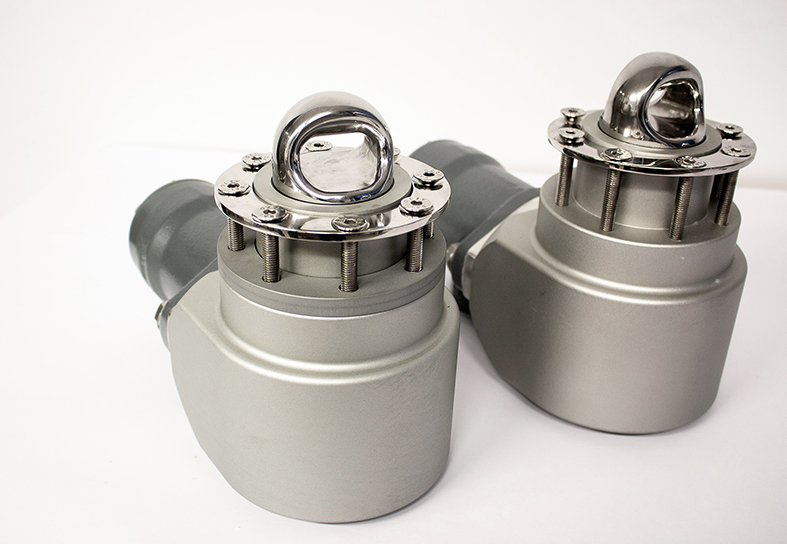

PRINCIPE du RENVOI D’ANGLE
– bloc moteur hydraulique + renvoi d’angle + bride standard

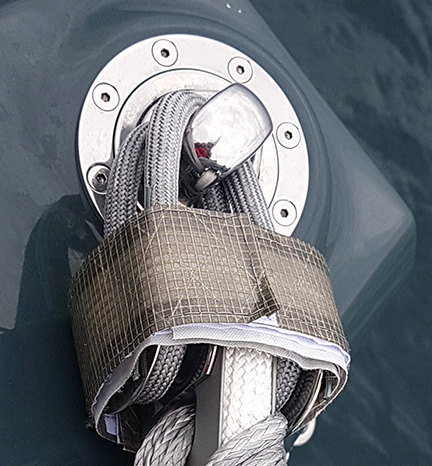

Manille textile loop s’adaptant sur l’œil lashing avec diabolo + axe diabolo
MODÈLES IDXH et CARACTÉRISTIQUES
| MODÈLE | REFERENCE | CHARGE MAXI SWL* | LONG. BATEAU | MOTEUR | VITESSE | PUISSANCE | ø AXE | ép. max | DIMENSIONS (mm) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 72° & 90° inclination "Angular motor" Version / Version moteur à renvoi d'angle | A | B | C | D | E | ||||||||
| IDXH 12000 72° / 90° | Nous contacter | 12 tons / tonnes | 16 < 20 M 52' < 65' | 20 cc rear or side port** | 150 RPM (6L / min) | 50 N.m at/à 100 bars | Custom (selon demande) | 30 (mm) | 60 | 49 | 172 | 100 | 236 |
| IDXH 16000 72° / 90° | 16 tons / tonnes | +20 m +65' | 100 cc side port** | 150 RPM (30L / min) | 380 N.m at/à 140 bars | 40 (mm) | 61 | 50 | 170 | 140 | 296 | ||
| "INLINE" (VERSION "MOTEUR DANS L'AXE") | |||||||||||||
| IDXH 12000 inline / dans l'axe | Nous contacter | 12 tons / tonnes | 16 < 20 M 52' < 65' | 50 cc rear or side port** | 150 RPM (7,5L / min) | 46 N.m at/à 70 bars | Custom (selon demande) | 20 (mm) | 60 | 48 | 188 | 105 | 105 |
| IDXH 16000 inline / dans l'axe | 16 tons / tonnes | 16 < +20 M +65' | 200 cc rear or side port** | 100 RPM (7,5L / min) | 250 N.m at/à 70 bars | Custom (selon demande) | 20 (mm) | 61 | 45 | 107 | 140 | 295 | |
| * The SWL is the maximum safe working load over which distorsions of the furler can appear * la swl est la charge de travail maximale au-delà de laquelle des déformations peuvent apparaître | Connection = G3 / 8 | ||||||||||||
| ** rear port = connexions arrière / side port = sur le côté | |||||||||||||
