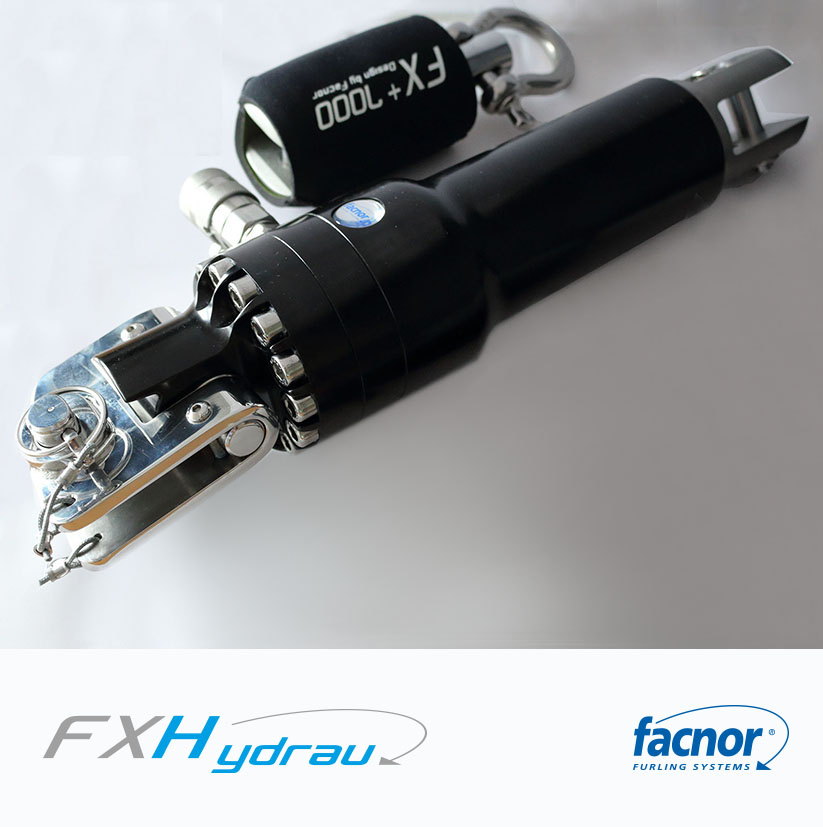

Le nouvel emmagasineur FXH, à connectique simple et rapide s’inscrit dans le principe de navigation sans effort. Il est conçu pour faciliter l’utilisation des voiles légères sur les grandes unités (+ 16 mètres)…
AVANTAGES DE L’EMMAGASINEUR HYDRAULIQUE FXH
⊕ Installation rapide de la voile (axes rapides)
⊕ Ergonomique & insensible à l’humidité
⊕ Connexion simple des raccords hydrauliques,et sans perte de fluide
⊕ Concept voile sans effort : couple constant, manoeuvres facilitées & pont dégagé
⊕ Options : coffret 4 fonctions et coffret 4 fonctions + micro-centrale
Deux versions :
> Version amovible : FXH (sur cette page)
> Version intégrée sous le pont : voir IDXH
CONCEPT VOILE SANS EFFORT

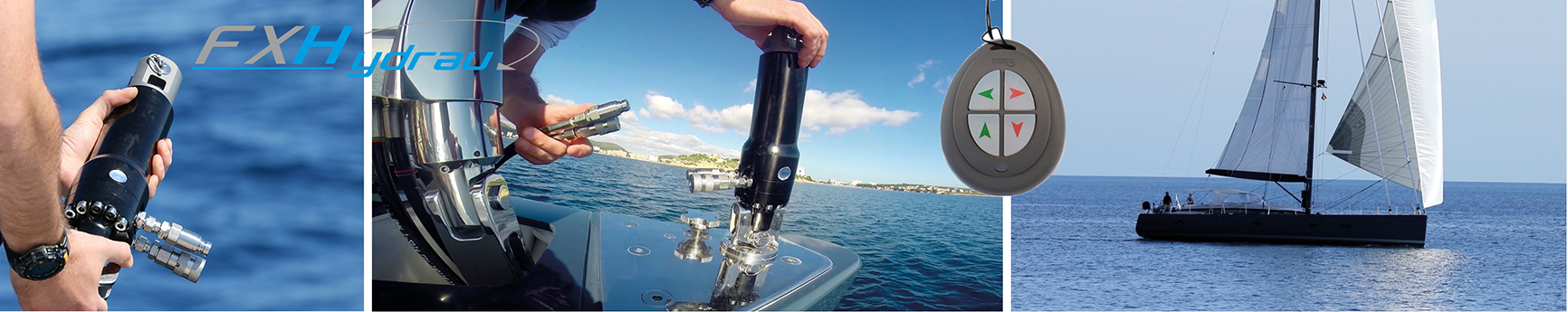

Un « Plug & play » simple et efficace
> Motorisation hydraulique contenue : rotation 120 Tr / mn
> Fonctions spécifiques de commande (release / débrayage / Enroulement & déroulement
> Chape en titane sur moteur & émerilon : léger et résistant (usinage dans la masse)

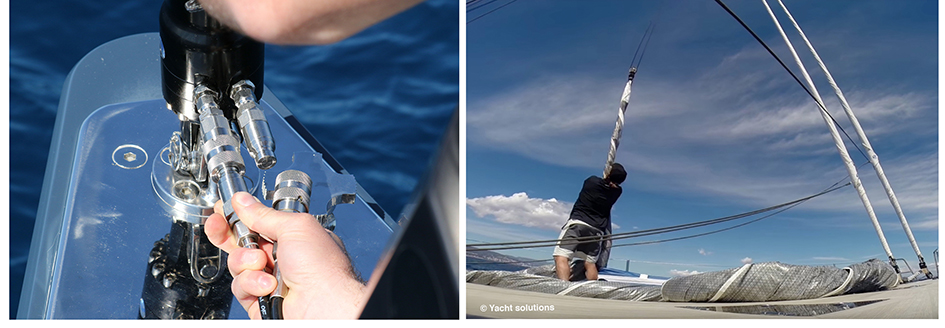

> Raccords hydrauliques auto-obturants
> Disponible en version « in deck » : voir IDXH
ÉLÉMENTS, FONCTIONNEMENT & OPTIONS
LE KIT FXH
– chape articulée : assure le « stand up » (maintien) de l’emmagasineur
– émerillon pouvant intégrer une accroche haute ou poulie de mouflage
– livré avec une housse de protection émerillon anti-choc
Coffret comprenant la centrale hydraulique + le pilotage 4 fonctions
Option coffret 4 fonctions :
Coffret de pilotage par boutons ou télécommande + 2 flexibles de 5 mètres
Fonctions spécifiques :
– « Release » : pour faciliter la connexion des raccords (coupure de pression temporaire)
– Débrayage : pour le déroulement en survitesse (entre 300 et 400 tours / mn au lieu de 120 trs / mn)
Coffret 4 fonctions + microcentrale :
– Avec mini-centrale ajoutée au pack précédent (photo)
MODÈLES FXH et CARACTÉRISTIQUES
| MODEL MODÈLE | REFERENCE CODE | LOAD MAX. SWL CHARGE MAXI SWL | BOAT LENGTH LONG. BATEAU | POWER PUISSANCE | PIN ø ø AXE | DIMENSIONS (mm) |
||
|---|---|---|---|---|---|---|---|---|
| A | B |  |
||||||
| FXH 7000 | 43500007000 | 7 tons / tonnes | 16 < 20 M | 80 Nm à /to 25 Bars | ø 14 | 26 | 355 | |
| FXH 12000 STD | 43500012000 | 12 tons / tonnes | +20 M | ø 16 | 26 | 355 | ||
| FXH 12000 Racing | 43500012001 | 12 tons / tonnes | +20 M | ø 18 Fiber (termin. fibre) | 22 | 354 | ||
| FKX OPTION CENTRAL HYDRAULIC POWER BOX / OPTION MICRO CENTRALE HYDRAULIQUE FKX | Length Long. | Width Larg. | Height Haut. |
|||||
| FKX OPTION | 56017000010 | 16 < 20 M | 1600 - 2000W | - | 600 | 260 | 350 | |
