Gamme Facslide+

Le système de chariots à circulation billes Facslide+ permet de faciliter l’envoi, l’affalage et la prise de ris des GV lattées, souvent difficiles à manœuvrer. Grâce à l’intelligence en conception de Facnor, le système peut être installé facilement, sans modification du mât d’origine !

AVANTAGES des SYSTÈMES DE CHARIOTS FACSLIDE+ pour GV LATTÉES :

⊕ Pas de modification du mât : rail fixé à l’aide d’inserts

⊕ Robustesse : chariots «monobloc»

⊕ Cardans à large débattement et s’adaptant à la plupart des boîtiers de lattes

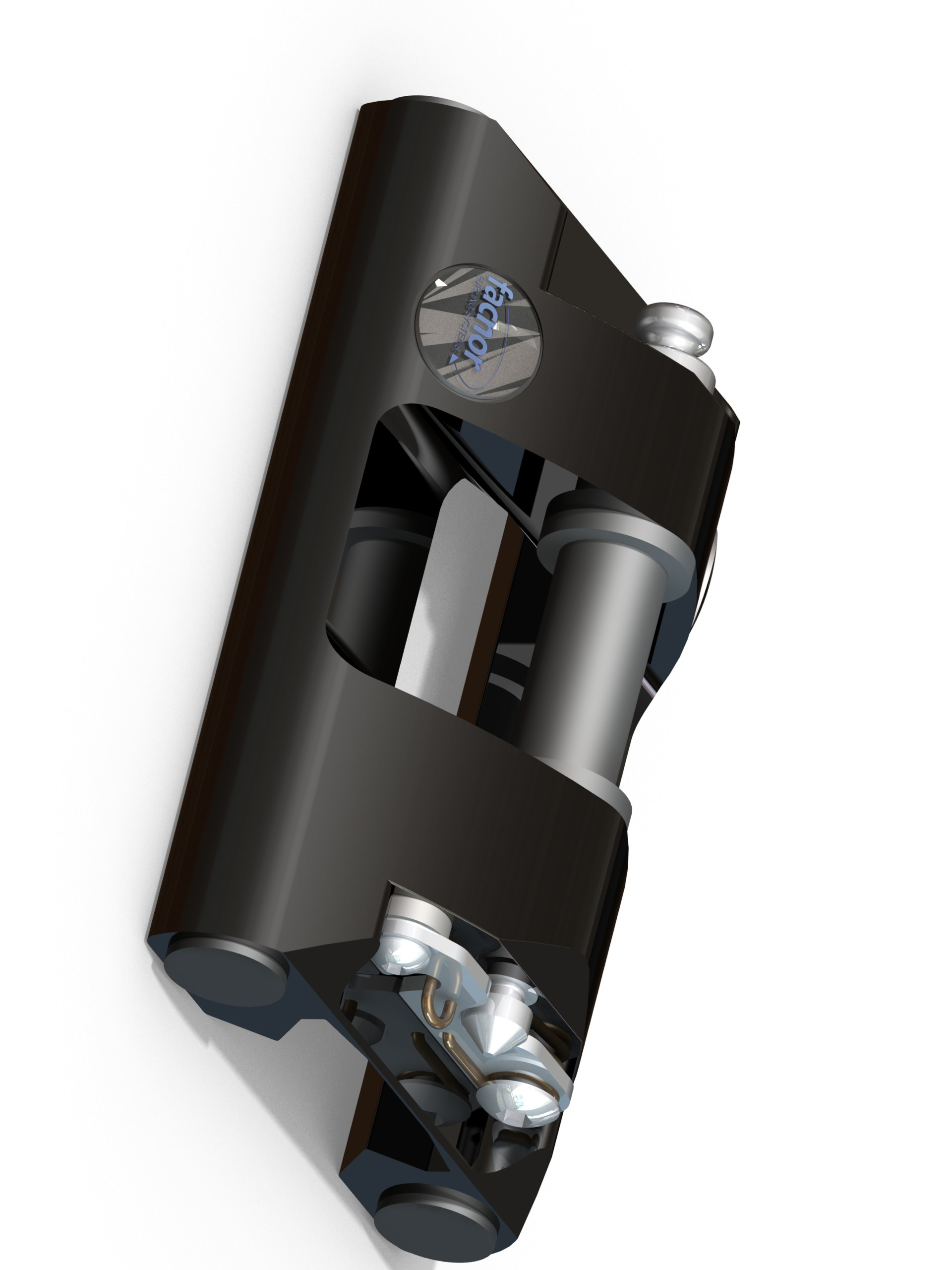

⊕ Chariots équipés de billes Torlon® et axes rapides (FL10, FL20, FL30)

⊕ Rails extrudés plats et légers (FR25x15, FR40),

⊕ Anodisation endurante (40 microns) après perçage

Fiche commerciale Facslide+

FONCTIONNEMENT :

> Le système Facslide+ est composé de plusieurs sections de rails, fixés au mât existant à l’aide d’inserts (“platines”), sans avoir à démâter ni modifier le mât.

Rails et inserts Facslide+

> Encombrement minimum & économie : panachage de chariots de taille différente sur un même rail (breveté) permettant ainsi de réduire d’une part le prix de l’ensemble et d’autre part de limiter l’encombrement des chariots lorsque la voile est affalée ou lors de la prise de ris (Brevet Facnor).

> Le chariot de têtière s’adapte aux têtières de voiles existantes ou tout simplement à un anneau.

> Les chariots intermédiaires sont livrés avec un “diabolo” qui facilite le passage de l’axe dans la sangle.

CARACTÉRISTIQUES & CHOIX DES MODÈLES

	Modèles Facslide+	F10	F20	F30	F40
	Type de rail	FR 25x15			FR40
Surfaces de voile max de la GV lattée	Monocoque	45m²	60m²	85m²	130m²
Surfaces de voile max de la GV lattée	Multicoque	40m²	55m²	70m²	90m²

voir les éléments du KIT Facsldide+

DEUX TYPE DE RAILS :

– Rails FR+ 25 X 15 pour chariots F10-F20-F30

– Rails FR 40 pour chariots FR 40

ÉLÉMENTS DU KIT GAMME FACSLIDE+

Désignation / Modèles	F 10	F20	F30	F 40
Rails + vis + inserts	FR 25x15			FR 40
Rail de chargement	L 350			FR 40 L350
Embout rail haut	EB 15			ER 40
Embout rail bas	EB 15			ER 40

Double chariot têtière	FT10	FT20	FT40	FT40

Chariot boîtier de lattes	FL10	FL20	FL30	FL40
Chariot intermédiaire	FI10	FI20	FI30	FI40

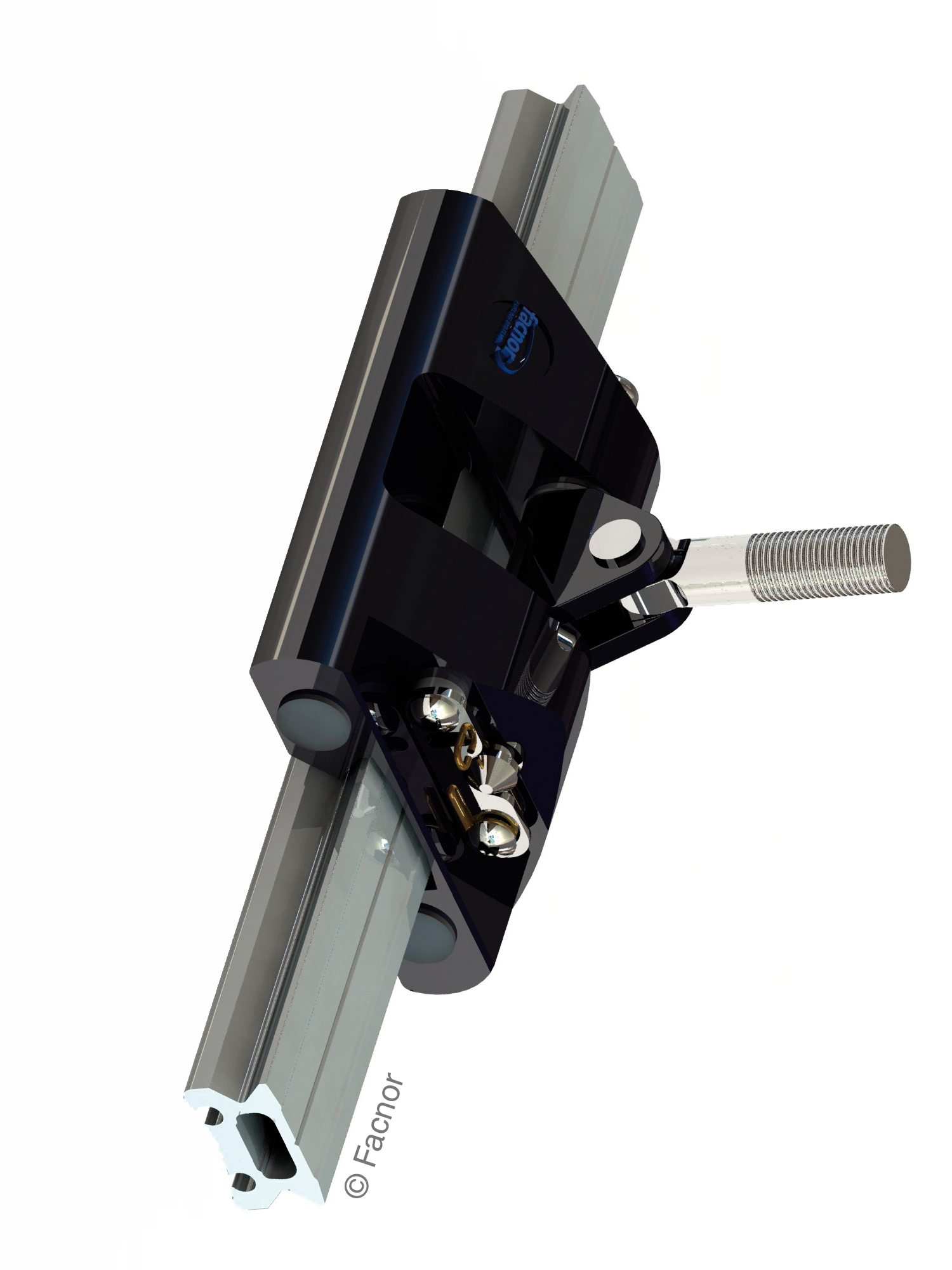

CHARIOTS :

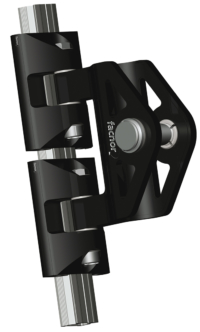

– Double-chariot de têtière FT10 – FT20 – FT30 – FT40

– Chariots FL10 – FL20 – FL30 – FL40

– Chariots intermédiaires FI10 – FI20 – FI30 – FI40

(voir tableau pour les liens vers les fiches article/référence)

EB15

ER40

– Embouts rails haut & bas

VUE D’ENSEMBLE & PRÉCISIONS

VUE D’ENSEMBLE ET POINTS FORTS

Facslides_FACNOR_vueensemble

MONTAGE

Sans modification du mât : Les rails se fixent sur votre mât à l’aide d’inserts, sans avoir à démâter ou à modifier le mât. La diversité des inserts assure la compatibilité
du système avec la majeure partie des gorges de mâts existants. Le perçage précis
des rails est réalisé par usinage à commande numérique et les rails sont issus d’extrusion garantissant une bonne rectitude.

Deux types de platines : plates ou rondes.
Plusieurs tailles disponibles.

Facslides_PLATINES_VIEW

DIMENSIONS RAILS

DIMENSIONS PLATINES

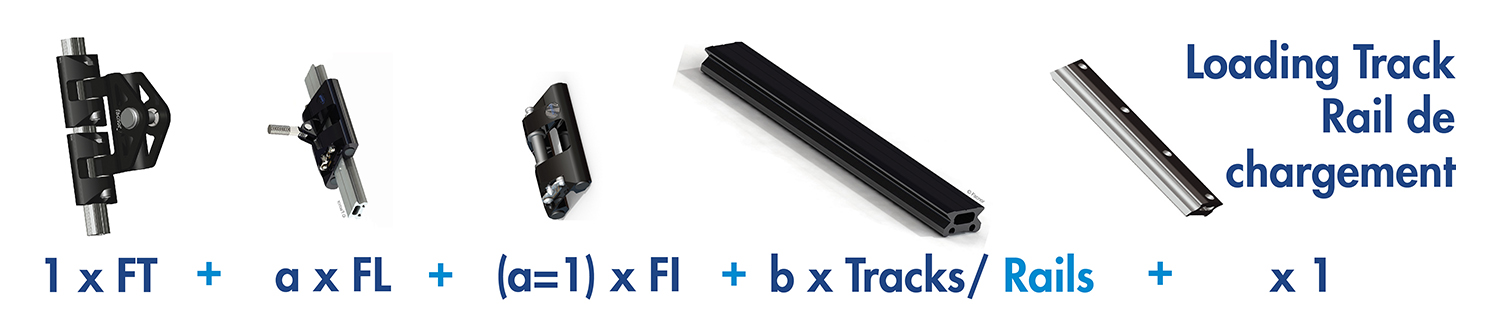

KIT COMPLET

Complete kits kits complets	Models Modèles	F10			F20			F30			F40
(Configuration example)		Bat. cars / Chariots			Bat. cars / Chariots			Bat. cars / Chariots			Bat. cars / Chariots
(Exemple de configuration)	Tracks / Rails	FT 10	FL 10	FI 10	FT 20	FL 20	FI 20	FT 30	FL 30	FI 30	FT 40	FL 40	FI 40
Luff/Guindant <10,30 m 4 battens/lattes	5 x 2 m FR 25x15	x 1	x 4	x 5
Luff/Guindant < 12,20 4 battens/lattes	6 x 2 m FR 25x15	x 1	x 4	x 5	x 1	x 4	x 5
5 battens/lattes	6 x 2 m FR 25x15	x 1	x 5	x 6	x 1	x 5	x 6
Luff/Guindant < 14,30 4 battens/lattes	7 x 2 m FR 25x15	x 1	x 4	x 5	x 1	x 4	x 5	x 1	x 4	x 5
5 battens/lattes	7 x 2 m FR 25x15	x 1	x 5	x 6	x 1	x 5	x 6	x 1	x 5	x 6
Luff/Guindant < 16,30 5 battens/lattes	8 x 2 m FR 25x15	x 1	x 5	x 6	x 1	x 5	x 6	x 1	x 5	x 6
6 battens/lattes	8 x 2 m FR 25x15	x 1	x 6	x 7	x 1	x 6	x 7	x 1	x 6	x 7
Luff/Guindant < 17,30 5 battens/lattes	8 x 2 m FR40 (30 x 18)	x 1									x 1	x 5	x 6
6 battens/lattes	8 x 2 m FR40 (30 x 18)	x 1									x 1	x 5	x 6
